Microwave OfficeとSonnet
Microwave Officeは優れた高周波設計統合環境です．通信システムシミュレータ,高周波回路シミュレータ,レイアウトツール、さらには電磁界解析エンジンも備えています． でも、電磁界解析エンジンの性能はソネットの方がよさそうです．Microwave Officeをお持ちの方は、今すぐに両方を試してみることができます．
どうやって試すのか？
必要なもの
- AWR社のMicrowave Office(em socketを含んだライセンスが必要です)
- Sonnet(MicrowaveOfficeとのインターフェースmwointを含んだライセンスが必要です．無料のSonnet Liteでも動作します)
インストール

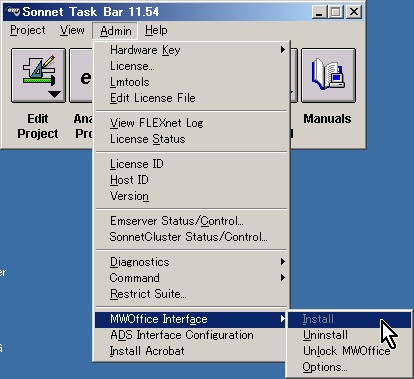

Microwave OfficeとSonnetを同じPCにインストールしてください．そして Sonnet Task barのメニューで[Admin]-[MWOffice Interface]を開きます．
使い方

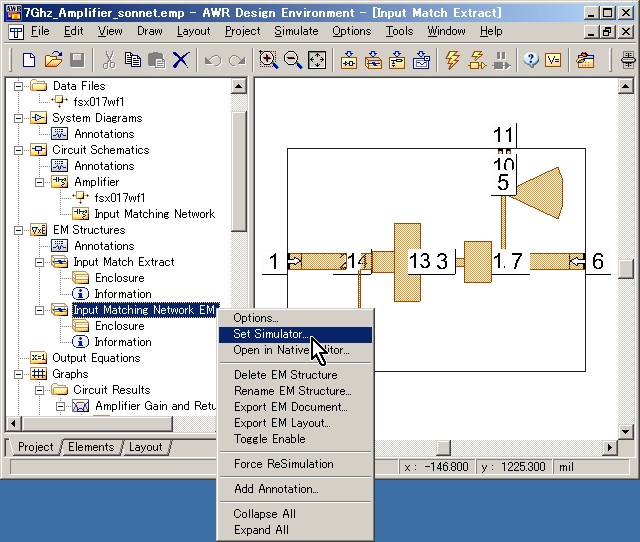

Microwave OfficeのEM Structuresで右クリックして[Set simulator]を選びます．

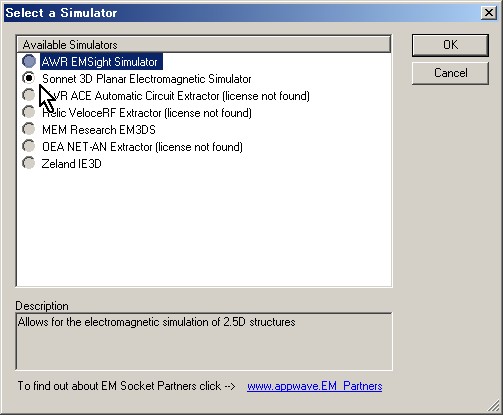

AWR EMSight Simulatorを Sonnet 3D Planar Electromagnetic Simulatorに切り替えます．

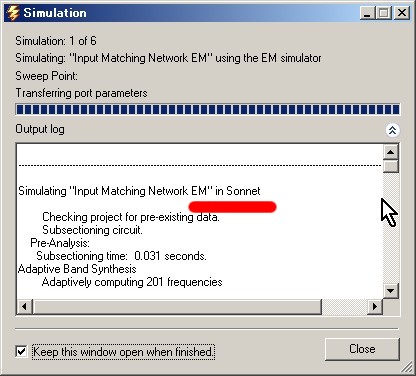

いつものように解析すれば、電磁界解析だけをSonnetが引き受けて実行します． いつもより解析が早く終わることに気づくでしょうが、 Simulation情報を注意深く読まないと、その原因がSonnetのせいだと気づかないでしょう．

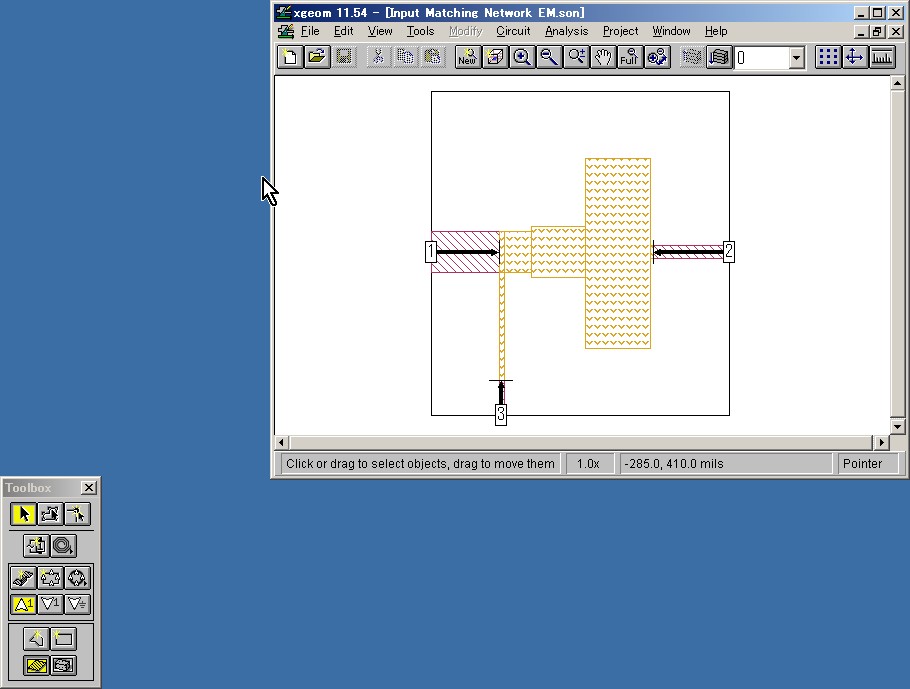

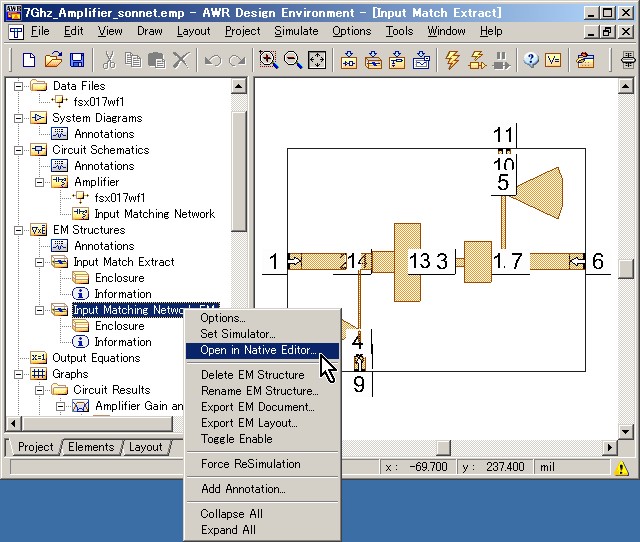

SonnetはMicrowave Officeのモデルをどのように解釈しているのでしょう？図のように[Open in Native Editor]を選ぶと、 SonnetのXgeomを使ってモデルを編集できます．
この方法では、解析条件をSonnet向けに細かく設定し、解析し、解析結果をMicrowave Officeにスマートに戻すことができます． 特に大規模な問題では、計算時間を大幅に短縮できるでしょう．
気に入りましたか？
無料のSonnetLiteでさえ、Microwave OfficeのEMSightより早く解析が終わります．製品版のSonnetならEMSightでは事実上解析不可能な電磁界解析を実行できます． 回路の入出力の不要結合や、バイアス回路の不要結合を考慮した設計には製品版のSonnetが必要です．製品版のライセンスをお試しください．
